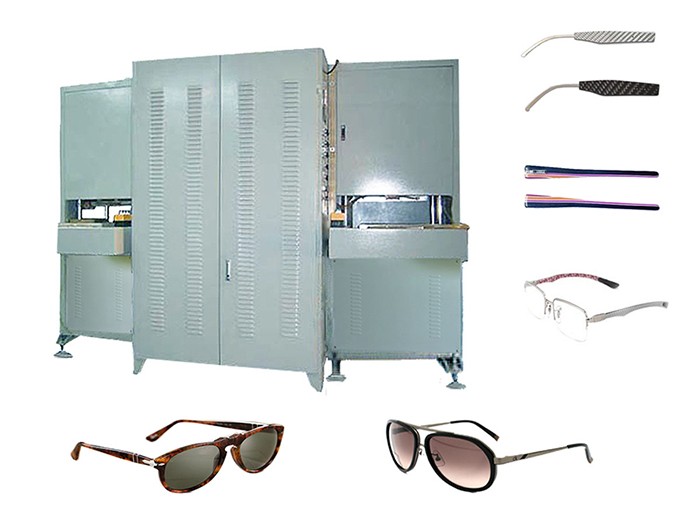

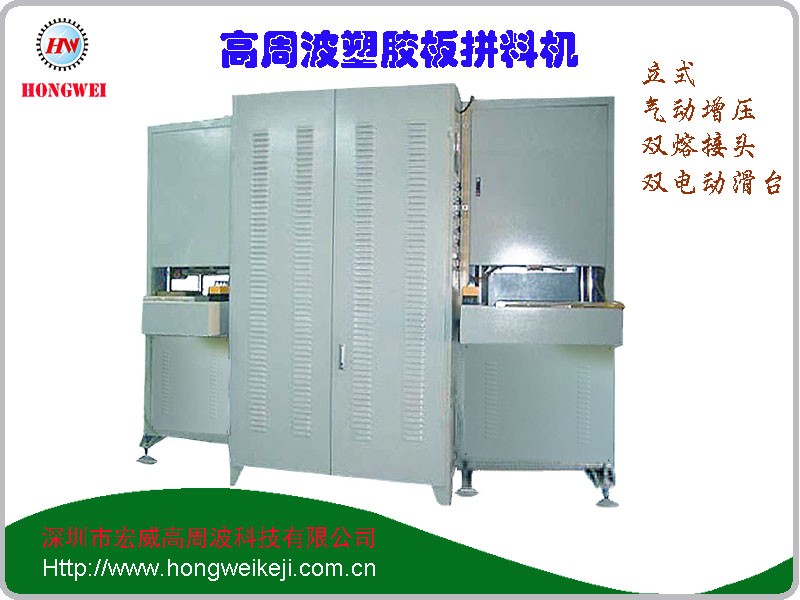

眼镜(醋酸、压克力)胶板高周波熔接层压机

　　一、 设备名称：眼镜胶板高周波熔接层压机

　　二、 设备型号：HW-15KWHZ

　　叁、 设备用途：用于用户指定的眼镜板材料熔接生产作业。

　　四、 结构组成：由高周波系统(含高周波电箱、控制配电箱、高周波机头)、自动滑台装置、 等组成;

　　五、 设备描述：

　　1. 机器描述：

　　设备是一套自动滑台带料，高周波自动熔接机械，工作时通过滑台送料，进入工模位置，机头气缸自动动工模下降，通过延时预热，高周熔接、定型、机头上升、自动煺出滑台，取出成品。同时在一边煺出时，另一边按下按钮自动进去，周而復始地重复上述过程，以实现作业。在生产中可自由设置作业时间，一般为2-3分钟一个作业过程。

　　六、 结构规格：

　　1. 高周波熔接整机参数：

　　1) 最大高频输出功率：15KW，频率27.12MHZ;

　　2) 电气功率回路採用低能耗大功率的东芝8T85RB;

　　3) 高频用臺湾进口技术、方桶设计、出力强劲、均匀平稳;

　　4) 採用高灵敏度美式PL5557火花保护回路;

　　5) 上压板：280×200(L×W)单位 mm

　　6) 下压板：300×200(L×W)单位 mm

　　7) 气缸行程：100mm

　　8) 熔接压力：50KG—500KG可调;

　　9) 增压压力：500KG­—15000KG可调;

　　2. 机器用料及参数：

　　1) 交流接触器，开关，按钮均採用施耐德品牌220V电压控制;

　　2) 继电器採用日本欧姆龙OMRON;

　　3) 气缸採用油压增压式，臺湾康杰品牌;

　　4) PLC及人机界面採用日本叁菱品牌;

　　5) 採用ART3钢板及以H型支架，内嵌δ1.2ART3钢板;

　　6) 机器带防护罩，有效降低高频对外界的干扰，减低对人体的伤害;

　　7) 设备外款美观，製作精细，符合人的思维及日常操作习惯，于操作及保养;

　　8) 设备电源：3φ380VAC50/60HZ;

　　9) 本机限制功率为15KW

　　3. 机器特点：

　　1) 高频採用同轴共振回路，是国内最先进的高周回路，输出大小随产品熔接效果调整，不会在超负荷运行。高灵敏火花控制,能够更好地保护模具，避免产生火花时烧坏模具;

　　2) 灵活方便的多点控制，具备有自动，手动，急停等操作开关，符合人体工程作业要求;

　　3) 强力式机架设计，结构紧密牢固;

　　4) 设备上的元器件符合国标计量标準及相关安全规範;
