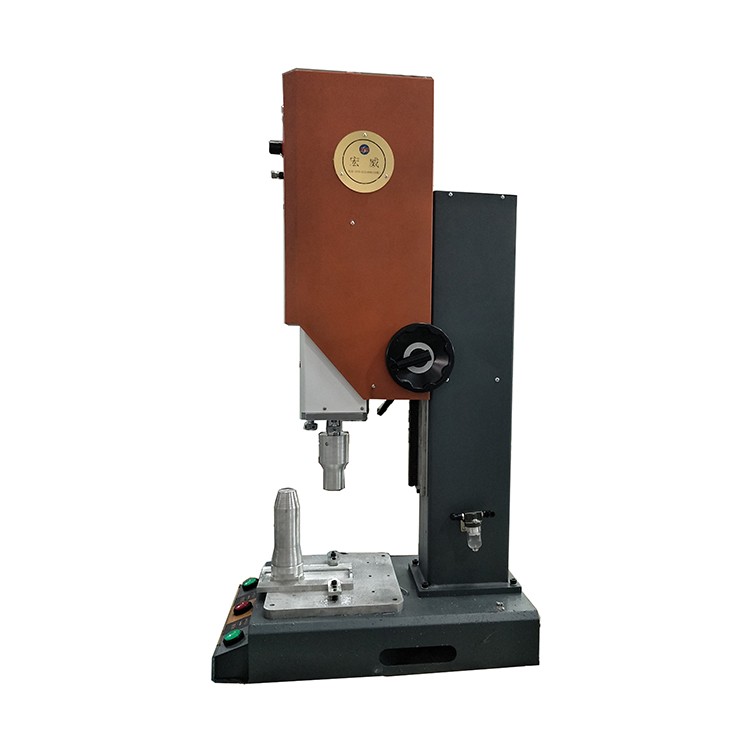

HW-2015超声波塑焊机_高周波机

产品描述:

在线咨询

  型号:QO-2015

  品牌:深圳宏威

  动力形式:超声波

  控制方式:手动频段:高频驱动形式:气动

  作用原理:脉冲升降控制:手动焊接原理:对焊

  作用对象:塑料电流:直流重量:120(kg)

  产品别名:超声波焊接机频率:20KHZ


  一、超声波塑胶焊接机原理:

  超声波塑胶焊接机是通过超声波发生器将50/60赫兹电流转换成15KHZ、20KHZ、35KHZ千赫兹的高频电能, 被转换的高频电能通过超声波换能器再次被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的调幅器装置传递到超声波焊头。焊头将接收到的超声波振动能量传递到待焊接工件的接合部。在该区域超声波振动能量,被通过高速摩擦方式转换成热能,将塑料熔化。超声波塑料焊接机焊接时间和焊头压力是可以调节的,振幅由换能器和变幅杆决定。


  二、超声波塑胶焊接机分类:

  A、超声波塑胶焊接机简称超声波机,按功率及性能主要分为:

  1、小功率高频率的如:QO-2830手持式点焊机,手持式烫珠机等!

  2、大功率高频率的机器,如:高精密度焊接用的28K,35K等800W,1000W的台式机,分体式超声波机。

  3、中等频率与功率的常用机型,如常用的20K,1500W机,20K,2000W的分体式一体式机

  4、低频率大功率的机器,如3200W。4200W的一体机等!

  B、按机架结构主要分为手持式超声波机,分体式超声波塑焊机与一体式超声波焊接机及自动转盘式超声波熔接机等

  C、按操作模式,主要分手持式,手动式与自动式超声波机。


  三、超声波塑胶焊接机特点:

  整机数控机床加工,精密度高

  全新改良,性能更优化

  原装压电陶瓷换能器,输出强劲稳定

  钛合金变幅器,持久耐用

  调频及频率自动补偿电路

  调试设置软起动电路,避免损坏模具

  全套优质进口零件组件,品质保证

  焊接效率高,不良率低


  四、超声波焊接机的用途有:

  超声波熔接:超声波振动随着超声波焊接模具,将超声波能量传导至塑胶表面焊,因此产生局部高温,使塑胶表面熔化。在超声波焊接机的压力下,使两件塑胶达到熔接、美观、坚固的效果。

  超声波埋植:将螺母螺丝或其它金属置入塑料工件上。通过超声波机将超声波能量传至金属。经高速振动生热后,在超声波机的压力下使金属物直接埋入到塑胶内。

  超声波点焊:利用超声波机小型焊头,将两件塑料制品分成多点焊接,或整排齿状的焊头直接压于两件塑料工件上,从而达到超声波点焊的效果。

  超声波铆接:将金属和塑料或两块性质不同的塑料接合起来,可利用超声波机铆接法,使焊件不易脆化、美观、坚固。

  超声波成型:利用超声波机将塑料工件瞬间熔化成型,当塑料凝固时,可使金属或其它材质的塑料牢固。

  超声波切割:利用超声波焊接模具及底具的特别设计方式,通过超声波的传导达到超声波切除布料或塑料的效果。


超声波塑胶焊接机规格参数:


规       格:QO-2015QO-2020QO-1526QO-1532 QO-1542
输出功率(W):1500W2000W2600W3200W4200W
频 率 (KHz):20KHZ20KHZ15KHz 15KHz15KHz
输入电压(V):220V 220V 220V 380V380V
焊头  行程 :100MM
输出时间(S):0.01-6S
气压 (bar ):  气压范围1-7bar
焊接面积(mm):200220250310 400
使用 压缩机:2HP
外形 尺寸mm:主机尺寸700×400×1300机箱尺寸600×440×160
净   重(kg):120kg124kg128kg 132kg 136kg

欢迎选购深圳宏威高周波科技有限公司超声波塑胶焊接机,也可根据客户要求定制各种规格设备!因改良需要,规格变动不另通知!
